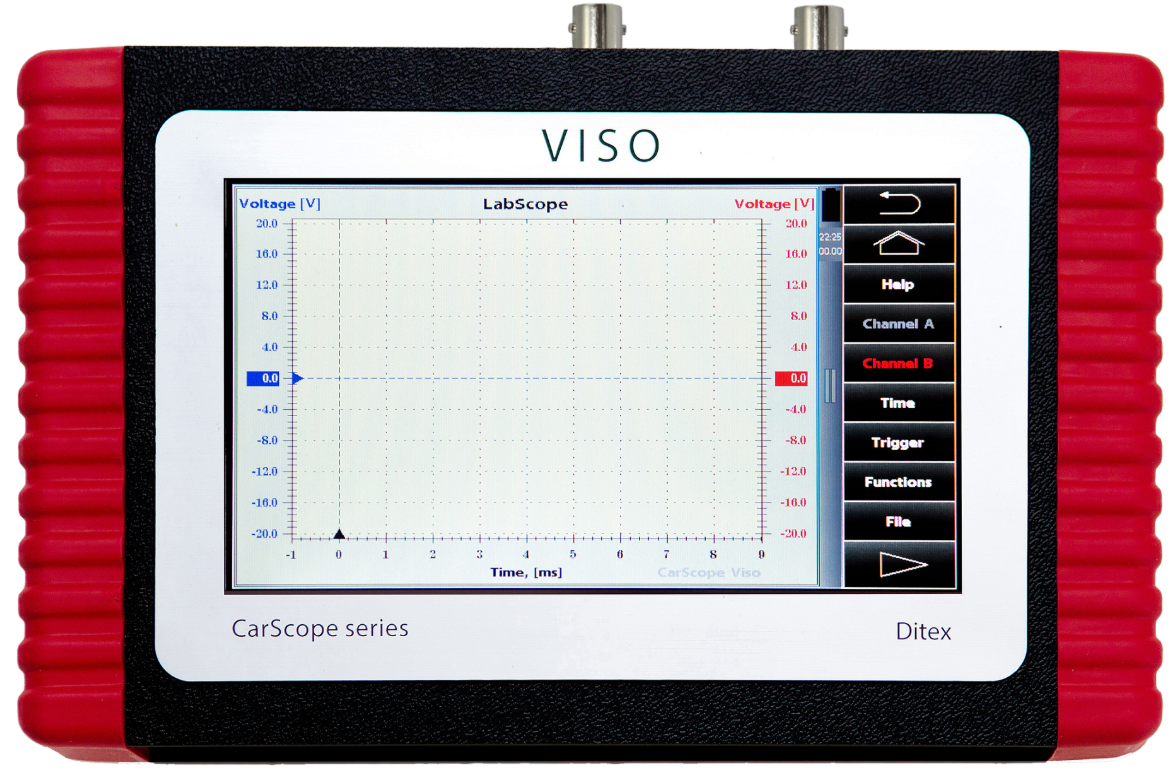

Beskrivelse
CarScope VISO er fri for USB‑tilslutningsproblemer, som er almindelige hos mange automotive oscilloskoper.
Nøglespecifikationer:
- 2‑kanals oscilloskop
- Hver kanal har sin egen uafhængige ADC
- Avanceret hardware‑trigger
- 8k målelængde (record length) på alle kanaler
- Op til 20 MS/s samplingshastighed på hver kanal
| Funktioner | Indhold i sættet |
|---|---|

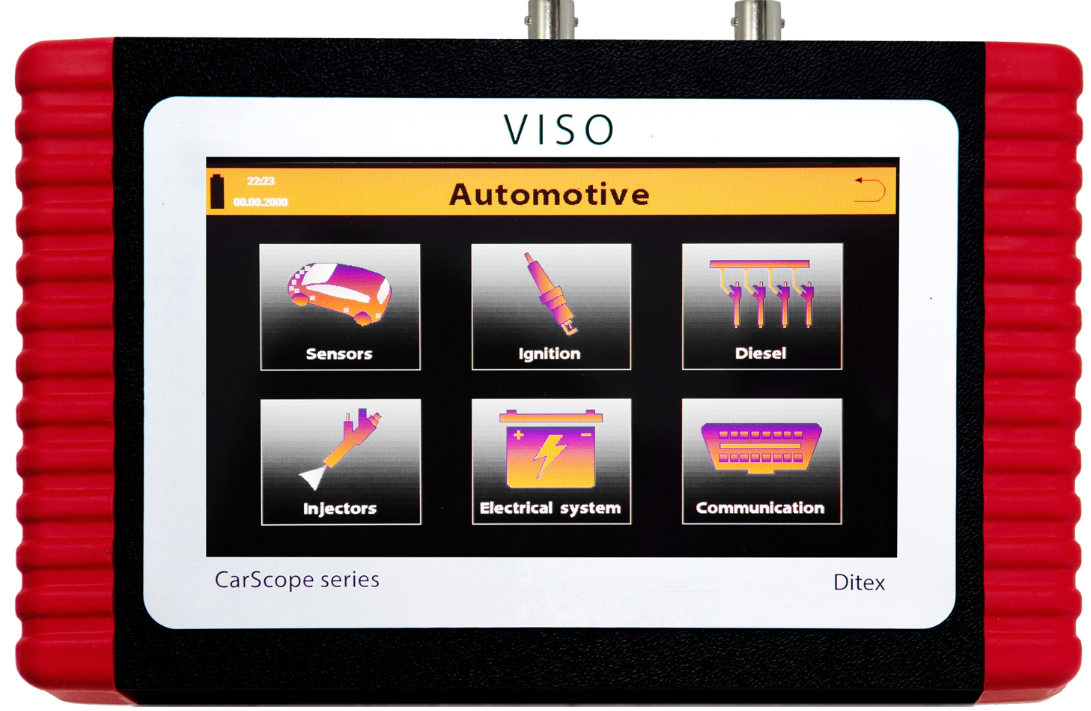

| 7″ WVGA (800×480) aktiv TFT‑farveskærm | Flersproget brugerflade |
| Kapacitiv touchskærm | Zoom‑funktion |
| Specialdesignet realtids‑embedded system | Intuitiv betjening |
| Ekstremt hurtig opstart | Batteridrevet, håndholdt oscilloskop |
| Indbygget informationssystem | Smart strømstyringssystem |
| Indbyggede automatiske forudindstillinger til målinger | Intern Micro SD‑kort til lagring og gennemgang af målinger |
| Indbygget kontekstafhængig hjælp | PC‑forbindelse via USB‑port |
| Peak‑detect‑tilstand til visning af smalle pulser med stor tidsafstand | Gem, del og hent bølgeformer som BMP‑fil eller i VISO’s eget format |
| Parameter | Beskrivelse |
|---|---|
| Computerstyret system | Real-time indlejret system |
| Kanaler | 2 |
| Maksimal samplingshastighed | 2 uafhængige 20 MS/s ADC’er |
| Båndbredde | 2 MHz |
| Oscilloskop‑indgange | 2 indgange; ±20 Volt; 1 MΩ parallelt med 30 pF |
| Sekundær tændingsindgang | Valgfri indgangskanal (kapacitiv pick‑up klemme) |
| Primær tændingsindgang | Valgfri indgangskanal (20:1 attenuator) |
| Indgangsområder (full scale) | ±0,5 V; ±1 V; ±2 V; ±5 V; ±10 V; ±20 V (reel) |
| Overbelastningsbeskyttelse på indgang | ±200 V DC + AC peak |
| Triggerkilde | Kanal 1 og Kanal 2 |
| Trigger‑type | Automatisk, Single Shot, Ingen |
| Trigger‑kant | Stigende kant, Faldende kant |
| Vertikal opløsning | 8 bit |
| Hardware‑buffer | 32.000 bytes RAM‑buffer pr. kanal |
| Optagelseslængde | 8k punkters optagelse på alle kanaler |
| Horisontal zoom | Udvid eller komprimer en live eller stoppet kurve horisontalt |
| Peak Detect‑tilstand | Kan vælges af brugeren |
| Sample‑tilstand | Kun sampledata |
| Forbindelse | USB 2.0 enhedsport til nem PC‑tilslutning |
| Dataplads | 8 GB intern SD‑kort |
| Båndbredde | 2 MHz |
| Strømforsyning | Lithium‑ion batteri – 18650 celle – 3400 mAh |
| Maks. strømforbrug | 400 mA |
| Gennemsnitlig batterilevetid | 4 timer |
| Opladningsspænding | 4,75 V til 5,5 V DC |
| Opladeradapter | 5 V / 2,0 A DC ud, 5,5 mm x 2,1 mm, positiv center |
| Dimensioner – hovedenhed | Ca. 250 mm (L) x 175 mm (B) x 40 mm (H) |
| Vægt (hovedenhed) | Ca. 0,4 kg |
| Vægt (grundsæt) | Ca. 0,95 |
Applikation:
- 2‑kanals oscilloskop CarScope VISO er et universelt oscilloskop og er ikke bundet til nogen bestemt bilmodel eller bilmærke.
- Omfattende motoranalyse CarScope VISO er én samlet løsning til alle dine behov inden for motoranalyse. Det er udviklet med fremragende muligheder for test af alle typer sensorer og aktuatorer, der anvendes i moderne biler.
- Tændingsanalysator CarScope VISO er et yderst effektivt motoranalyseværktøj, specielt udviklet til test og analyse af tændingssystemer. Funktionen til tændingsbølgeformer kan bruges til både primær og sekundær tænding. Bølgeformerne kan vises som enkeltcylinder‑visning eller parade‑visning. Enheden kan teste alle typer tændingssystemer – både med og uden fordeler samt Coil‑on‑Plug (COP) systemer.
- Motoranalysator Med den ekstra Pressure Pulse Sensor kan CarScope VISO bruges til indirekte kontrol af motorens mekaniske tilstand.

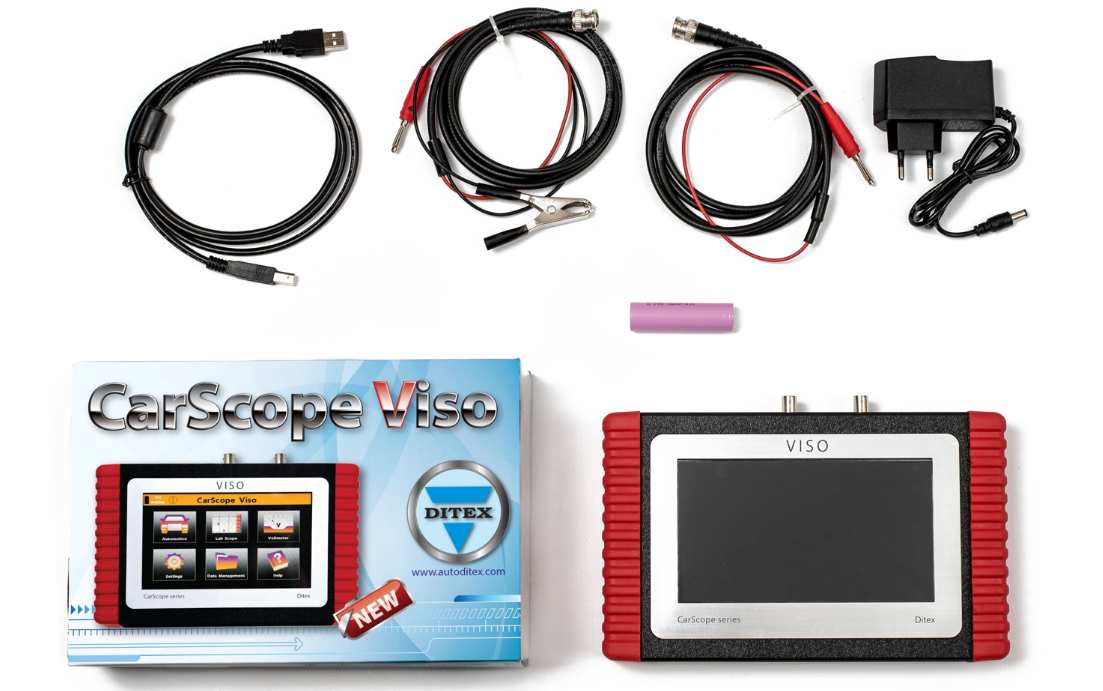

Medfølgende dele:
- CarScope VISO – hovedenhed
- Universal hovedprobe – 1 stk.
- Universal probe – 1 stk.
- 18650 Li‑ion batteri, 2600 mAh
- AC‑koblingsadapter 1:1
- 5V / 2A DC strømforsyning – 5,5 mm x 2,1 mm stik
- USB 2.0 kabel, Type A han til Type B han (valgfrit) – standard USB 2.0‑kabel, samme type som typisk bruges til printere
Se video af Viso oscilloscope her på youtube:
